变压器磁芯知识大盘点!

您的当前位置: 首 页 >> 新闻动态 >> 技术知识

变压器磁芯知识大盘点!

发布日期:2020-12-02 作者:桐乡市联嘉电子科技有限公司 点击:

变压器骨架

变压器骨架:变压器骨架就是指由各种各样化合物化合物构成的一种煅烧带磁氢氧化物。比如,锰-锌铁氧体磁芯和镍-锌铁氧体磁芯是典型性的变压器骨架体原材料。锰-锌铁氧体磁芯具备高导磁率和高磁通密度的特性,且具备较无耗的特点。镍-锌铁氧体磁芯具备非常高的特性阻抗率、不上好几百的低导磁率等特点。铁氧体磁芯用以各种各样电子产品的电磁线圈和变电器中。

变电器是电源变压器必不可少元器件。变电器常见的变压器骨架有罐型,EE型,RM型,PQ型,EP型,环状变压器骨架等,那麼这种变压器骨架对变电器的工作中有什么危害呢?都有何优点和缺点?

罐型变压器骨架

框架和绕阻基本上所有被变压器骨架包囊起來,导致它对EMI的屏蔽掉实际效果很好;罐型变压器骨架规格均合乎IEC标准,在生产制造的情况下公差配合很好;可出示简易型框架(无针插的)和PCB板安裝框架(有针插);因为罐型样子的设计方案,导致与其他种类同样规格的变压器骨架对比花费高些;因为它的样子不利排热,因而不适合运用于功率大的变电器电感。

RM型变压器骨架

与罐型对比,切除了罐型的2个对称性的侧边,这重设计方案更有益于排热和大容量的导线引出来;与罐形对比,节省了大概40%的安裝的室内空间;框架是否针型的和针插型的;能够选用一对铁夹开展安裝;RM型变压器骨架能够做成平扁样子(合适如今的平面图变电器或是是立即把变压器骨架安装到早已设计方案好绕阻的印制电路板电源电路上);尽管屏蔽掉实际效果比不上罐型的好,可是依然非常好。

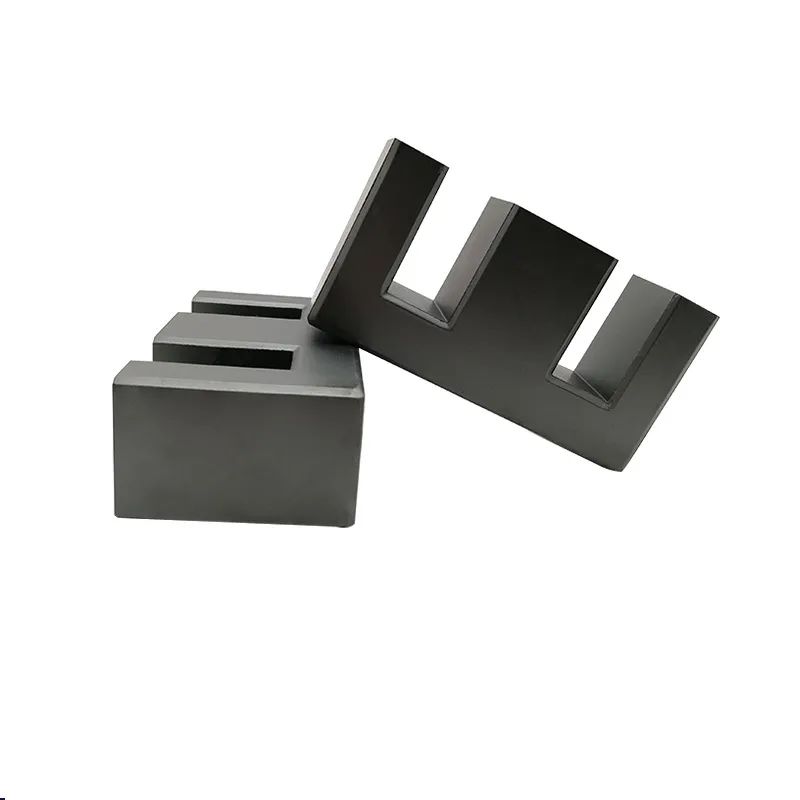

EE型变压器骨架

与罐型变压器骨架对比,E型变压器骨架的花费要低的多,再再加上线圈电感和拼装都非常简单,这类变压器骨架样子如今运用最广,可是它的缺陷是不可以出示自身屏蔽掉;E型变压器骨架能够开展不一样方位的安裝,还可以几付累加运用更高的输出功率;这类变压器骨架能够做成平扁样子(是如今平面图变电器很时兴的变压器骨架样子);还可以出示无针和针插型框架;因为其排热很好、能够累加应用,一般功率大的电感和变电器都应用这类样子的变压器骨架。

EC、ETD和EER型变压器骨架

这种种类的磁心构造接近E型和罐型中间。和E型变压器骨架一样,她们能出示充足的室内空间供大横截面的导线引出来(合适如今电源变压器底压大电流量的发展趋势);这种样子的磁心排热也很好;有于管理中心柱为圆柱型,与同样横截面的长方形对比,单匝的绕阻的长短减少了11%,那样导致铜损也减少了11%,另外使的磁心能出示一个高些的功率;另外管理中心柱为圆柱型,与长方形管理中心柱对比,也防止了因为长方形边角在线圈电感时毁坏绕阻线缆绝缘层的安全隐患。

PQ型变压器骨架

PQ型变压器骨架专业为电源变压器用电感和变电器设计方案。PQ样子的设计方案提升了变压器骨架容积、面积和绕阻线圈电感总面积中间的比例;这类设计方案,使的应用最少的变压器骨架出示较大 的电感器量和利润最大化的线圈电感总面积变成很有可能;这类设计方案,促使在最少的变电器容积和净重下,得到 较大 的功率,而且占有最少的PCB安裝室内空间;能够应用一付铁夹开展安裝固定不动;这类合理的设计方案也使的变压器骨架的等效电路截面更为统一,因而这类变压器骨架构造也促使比其他的变压器骨架总体设计有更少的工作中网络热点。

EP型变压器骨架

EP型变压器骨架的环形管理中心柱立体式形构造,除开与PCB板触碰的尾端外,彻底的把绕阻包囊了起來,屏蔽掉很好;这类与众不同的样子降到最低了在两块变压器骨架安装时表面产生的磁密的危害,而且出示了一个更高的容积和总的空间利用率的占比。

环状变压器骨架

针对生产商而言,环形变压器骨架是最经济发展的,在两者之间可较为的各种各样变压器骨架中,它的花销是最少的(但是本人感觉针对变电器线圈电感生产商的绕做成本较为高);因为应用框架,额外的和拼装的花费等于零;合适时能够应用卷线机开展线圈电感;它的屏蔽掉也是十分非常好的。




本文网址:http://www.cnljdz.cn/news/441.html

关键词:磁芯厂家,磁芯知识,铁氧体磁芯
