镍锌铁氧体材料特点和应用

发布日期:2020-12-09 作者:桐乡市联嘉电子科技有限公司 点击:

镍锌(Ni-Zn)系软磁铁氧体磁芯原材料

铁氧体磁芯是一种结构陶瓷,它由多种多样金属氧化物组成,包含化合物,氧化镍,活性氧化锌,氯化铜等。和瓷器一样,铁氧体磁芯十分硬实,特异性低,不带有有机化学成份。铁氧体磁芯具备很多特点,促使它在电子产品中运用普遍。它具备较高的导磁率,能够集中化提升电磁场;具备很高的电阻,能够限定根据的电流量。此外铁氧体磁芯依据导磁率不一样,能够应用在不一样的频率段并维持较低的动能耗损。铁氧体磁芯能够做成不一样的样子和规格以融入特殊的主要用途。运用于抑止干扰信号时,铁氧体磁芯的原理是根据特性阻抗消化吸收发烫的方式将不用頻率的动能释放掉。

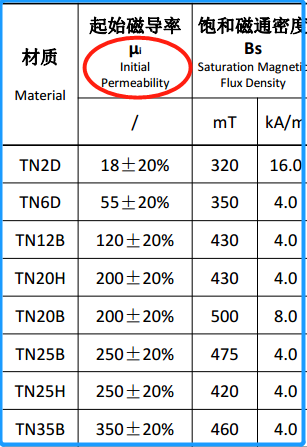

镍锌铁氧体磁芯导磁率相对性较低,从十几到好几千(2000上下),高频率特点佳,下边是天通(TDG)镍锌铁氧体磁芯的一部分规格型号,从这当中能够看得出它的导磁率范畴。


镍锌系软磁铁氧体磁芯原材料是另一类生产量大、运用普遍的高频率铁磁性材料。当运用頻率在1MHz下列时其特性比不上锰锌(Mn-Zn)系铁氧体磁芯,而在1MHz之上时,因为它具备多孔结构及高电阻,其特性大大的好于锰锌(Mn-Zn)铁氧体磁芯,十分适合在高频率中应用。

用镍锌软磁铁氧体磁芯原材料制成的铁氧体磁芯宽屏带元器件,应用頻率能够保证很宽,其低限頻率可保证好几千HZ,限制頻率达到好几千兆赫兹,大大的拓展了铁磁性材料的頻率应用范畴,关键作用是在宽屏带范畴内完成射频信号的动能传送和特性阻抗转换。因为他们具备频段宽、体型小、重量较轻等特性而被广泛运用在雷达探测、电视机、通信、仪表设备、自动控制系统、电子对抗等行业。

全世界已经工业生产镍锌铁氧体磁芯的我国中,现阶段,日本TDK、FDK、美国ge、英国Stealword等企业的商品技术实力被认可为是世界上最高的,频射光纤宽带Ni-Zn(变压器骨架)的输出功率达到0.1MHz~1.5GHz。

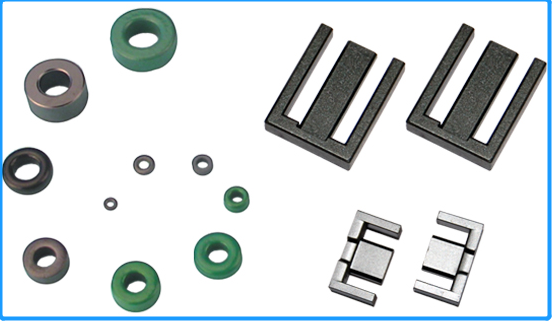

镍锌(Ni-Zn)磁珠,运用在EMI和噪声处理,解决前后左右的实际效果(自然也有其他独特铁氧体磁芯材料的磁珠)

镍锌铁氧体磁芯穿心磁珠带磁电子器件

镍锌铁氧体磁芯锁扣式磁芯抗干扰性过滤器,可套在电源插头和电源线上

可作为功率电感和变电器的镍锌铁氧体磁芯原材料,实际能够查看天通(TDG)的原材料表明

镍锌软磁铁氧体磁芯原材料世界各国生产厂家型号规格对比(相匹配非常型号规格)

总而言之,针对大家普遍的铁氧体磁芯,锰锌铁氧体磁芯原材料关键分成:①高频率功耗铁氧体磁芯(又被称为输出功率铁氧体磁芯,原始导磁率一般低于5000,大部分在2000上下)和②高导磁率即高μi(原始导磁率)铁氧体磁芯两大类;镍锌铁氧体磁芯原材料,关键运用在高频率场所。

但不管那类原材料,一般,制做变电器的变压器骨架原材料,规定有较高的(原始)导磁率,那样能够非常容易获得很大的电感器量,进而减少自感电动势,减少变电器储存动能;制做功率电感的变压器骨架原材料,大家都了解企业容积储存动能规定,导磁率越大,变压器骨架原材料自身储存动能就越低,因此 电感器变压器骨架原材料大部分是低导磁率原材料,典型性的是如今广泛运用的“磁粉探伤芯原材料”。

常见磁粉探伤芯:

①铁粉芯、②铁硅铝③铁硅④高磁通量粉芯⑤、钼坡莫合金粉芯

低导磁率并不是制做电感器的唯一标准,大家还得考虑到这类原材料的交流电累加或是交流电参考点特点(DCBias),例如高导磁率的“非晶合金”也是制做电感器的优质原材料,只不过是大家开一些磁密来“稀释液”导磁率获得适合的合理导磁率“ue”。

下边是天通铁硅铝的交流电参考点(释放交流电)特点

下边是一种锰锌铁氧体磁芯根据加磁密获得合理导磁率,交流电参考点特点与磁粉探伤芯的比照,能够看得出在高电磁场地区磁粉探伤芯主要表现出迟缓的饱和状态特点,因而导磁率相对性平稳,线圈电感的电感器电感器量在大的交流电参考点下能更为平稳,不容易饱和状态。

不管大伙儿要运用那类变压器骨架原材料设计方案电感器或变电器,融合自身的运用和生产厂家出示的原材料特点挑选永磁材料,以下TDG的铁氧体磁芯原材料

要掌握某类磁性材料,大伙儿最好是找一家磁芯厂家,免费下载有关的材料,联系实际逐渐会了解磁性材料的运用。
