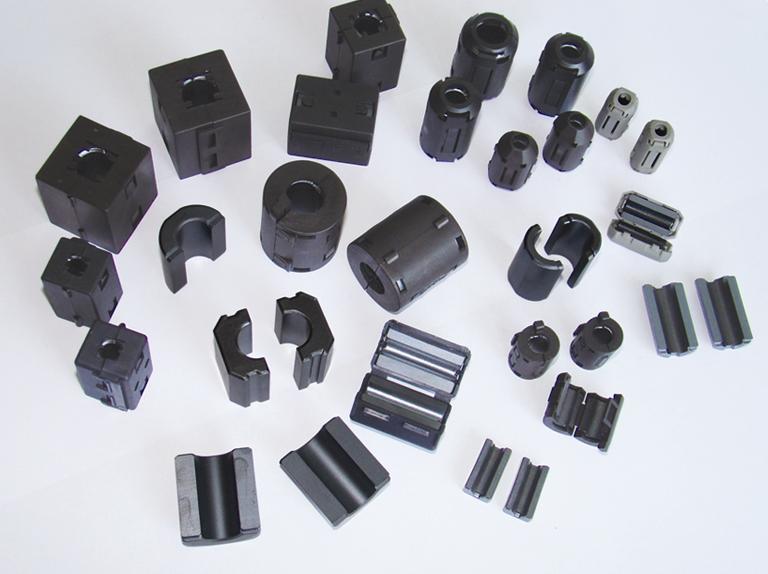

变压器的磁芯包含罐型磁芯，RM型磁芯，E型磁芯，EC、ETD和EER型磁芯，PQ型磁芯，EP型磁芯，环形磁芯等，那麼这种磁芯对变压器的工作中有什么危害呢？下边可以看实际的剖析。

01

罐型磁芯

框架和绕阻基本上所有被磁芯包囊起來，导致它对EMI的屏蔽掉实际效果很好;罐型磁芯规格均合乎IEC标准，在生产制造的情况下公差配合很好;可出示简易型框架(无针插的)和PCB板安裝框架(有针插);因为罐型样子的设计方案，导致与其他种类同样规格的磁芯对比花费高些;因为它的样子不利排热，因而不适合运用于功率大的变电器电感。

02

E型磁芯

与罐型磁芯对比，E型磁芯的花费要低的多，再再加上线圈电感和拼装都非常简单，这类变压器骨架样子如今运用最广，可是它的缺陷是不可以出示自身屏蔽掉;E型磁芯能够开展不一样方位的安裝，还可以几付累加运用更高的输出功率;这类变压器骨架能够做成平扁样子(是如今平面图变电器很时兴的变压器骨架样子)；还可以出示无针和针插型框架;因为其排热很好、能够累加应用，一般功率大的电感和变电器都应用这类样子的磁芯。

03

PQ型磁芯

PQ型磁芯专业为开关电源电路用电感和变电器设计方案。PQ样子的设计方案提升了变压器骨架容积、面积和绕阻线圈电感总面积中间的比例;这类设计方案，使的应用最少的变压器骨架出示较大的电感器量和利润最大化的线圈电感总面积变成很有可能；这类设计方案，促使在最少的变电器容积和净重下，得到较大的功率，而且占有最少的PCB安裝室内空间；能够应用一付铁夹开展安裝固定不动;这类合理的设计方案也使的变压器骨架的等效电路截面更为统一，因而这类变压器骨架构造也促使比其他的变压器骨架总体设计有更少的工作中网络热点。

04

RM型磁芯

与罐型对比，切除了罐型的2个对称性的侧边，这重设计方案更有益于排热和大容量的导线引出来;与罐形对比，节省了大概40%的安裝的室内空间；框架有没有针型的和针插型的;能够选用一对铁夹开展安裝;RM型磁芯能够做成平扁样子(合适如今的平面图变电器或是是立即把变压器骨架安装到早已设计方案好绕阻的印制电路板电源电路上);尽管屏蔽掉实际效果比不上罐型的好，可是依然非常好。

05

EC、ETD和EER型磁芯

这种种类的磁心构造接近E型和罐型中间。和E型磁芯一样，她们能出示充足的室内空间供大横截面的导线引出来(合适如今开关电源电路底压大电流量的发展趋势);这种样子的磁心排热也很好;有于管理中心柱为圆柱型，与同样横截面的长方形对比，单匝的绕阻的长短减少了11%，那样导致铜损也减少了11%，另外使的磁心能出示一个高些的功率；另外管理中心柱为圆柱型，与长方形管理中心柱对比，也防止了因为长方形边角在线圈电感时毁坏绕阻线缆绝缘层的安全隐患。

06

EP型磁芯

EP型磁芯的环形管理中心柱立体式形构造，除开与PCB板触碰的尾端外，彻底的把绕阻包囊了起來，屏蔽掉很好;这类与众不同的样子降到最低了在两块变压器骨架安装时表面产生的磁密的危害，而且出示了一个更高的容积和总的空间利用率的占比。

07

环形磁芯

针对生产商而言，环形变压器骨架是很经济的，在两者之间可较为的各种各样变压器骨架中，它的耗费是最少的;因为应用框架，额外的和拼装的花费等于零；合适时能够应用卷线机开展线圈电感；它的屏蔽掉也是十分非常好的。
