磁芯参数的介绍,一看就懂

发布日期:2021-06-19 作者:桐乡联嘉电子科技有限公司 点击:

01

磁芯在开关电源电路里边运用十分的多,可是大家对磁芯里边的一些主要参数掌握的十分的少。

许多的新手在运用磁芯的情况下,全是去套公式计算,但针对一些公式计算里边的主要参数意味着是什么意思压根不清楚,乃至有工作中两年的技术工程师很有可能都不清楚在其中的含意,例如下边的公式计算,里边的Ae与△B有很多同学们都不知道道什么意思,很有可能记住了△B一般赋值是在0.2T-0.3T,了解那样选择就不容易饱和状态了。

02

为了更好地处理大伙儿的疑惑,下边大家来给大伙儿详细介绍下磁芯里边的一些主要参数。

最先Ae就是指磁芯合理截面,企业一般是(MM^2),对磁芯不了解的同学们很有可能见到那样句话,压根不清楚就是指哪儿,常常有些人会问是我具体的磁芯如何去查Ae值。

下边告知大伙儿取得一个具体的磁芯后能够根据精确测量获得Ae值这一个数据信息。

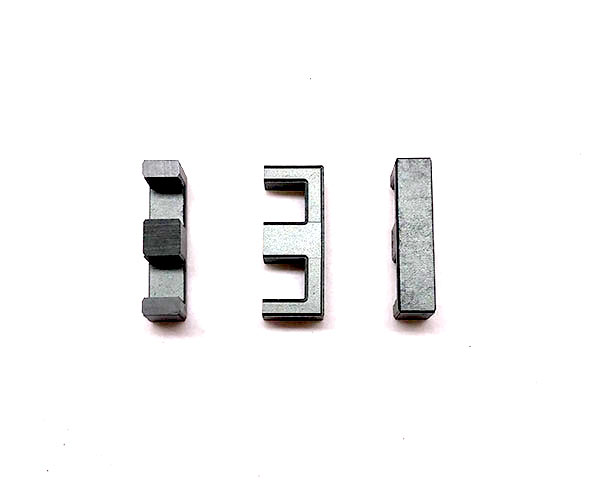

看下面具体的磁芯的图,下面图一环状磁芯里边的深棕色的总面积是指的AE值,很有可能有的技术工程师觉得用的是变电器,不是这样的样子的,可能是铁氧体磁芯磁芯的样子的,例如是EE形与PQ等,EE磁芯里边的深棕色是指的AE值,也就是说白了的根据磁通量的合理横截面积,Ae值是否能够根据大家具体的磁芯是能精确测量出去的,EE磁芯只需具体精确测量中柱的总面积就行了,中柱是一个长方形是否非常好精确测量,仅有了解长与宽就可以推算出来了。

很有可能有些人便会问了两侧灰黑色的一部分能否检测出去,两侧的横截面积求和是相当于中柱总面积。

大家下边来解读下怎么会是那样的,实际上大家这类EE形的磁芯是2个合闭的正方形磁芯融合成而成的一个独特磁芯,那样做的益处是有益于大家的磁芯排热,与此同时能够降低大量的漏磁。

EE行的磁芯的平面设计图,中柱一部分的总面积要比两侧的大,实际上大家如果吧中柱一部分割开来得话,便会变成了图四一个样的磁芯,从图四能够看得出EE形磁芯,实际上便是2个合闭正方形的磁芯融合在一起。

大家根据上边的图型的溶解就可以看得出,两侧的总面积之和是相当于中柱的,那麼大家看下面中柱与两侧样子不一样的PQ型的

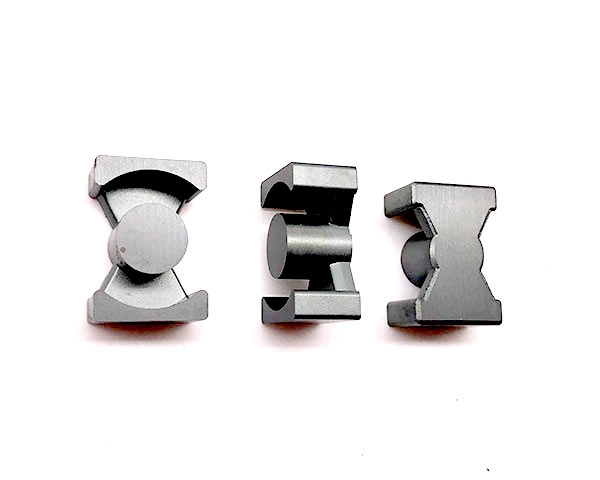

两侧的黑影一部分与中柱的样子彻底不一样,可是她们的总面积也是想等的。仅有那样磁芯的磁材在保证较大的运用,假如不愿等,那麼Ae值就只有取最少的。但具体的生产商在制做的全过程中一般都是会去最到尽可能一样。

03

下边大家而言Aw,磁芯的对话框总面积,一般企业(mm^2),Aw实际上是指可缠线的室内空间。

深棕色的便是大家缠线的横截面积,在其中鲜红色线包围着的总面积便是磁芯的对话框总面积。

我还在缠线的情况下是必须 考虑到可运用的室内空间多少钱,由于大家的线是环形的,线与线中间便会有间隙,与此同时大家有可能会在每一层中间加胶布,如果是防护的变电器,大家很有可能还会继续打挡土墙等,假如不打挡土墙用三层绝缘电缆,铜心线的直徑外边是有一层电缆护套,它是具体的三层绝缘电缆的直径。

这就是我们的具体磁芯对话框总面积不可以运用到的缘故,大家具体测算电流强度的情况下是测算了铜心线的总面积,那麼大家的铜心线的占地面积与Aw的表达式有一个指数Sw,也就是大家绝大多数的情况下磁芯的对话框总面积就只有采用Sw×Aw,这一Sw是低于1的。

讲了Ae与Aw,那Ap就能求出来。Ap=Ae×Aw

我的磁芯里边还有一个MPL,合理等效电路长短,有一些书上边是le,

具体就是指大家的磁感线在磁芯里边绕一圈的合理长短,如果是大家的EE形的磁芯,那麼见图六黄色线的长方形的直径便是MPL,

如果是环状的磁芯,MPL是相当于环的直径的2πr。

如內外半经相距并不大的状况就可以用正中间的半经来测算,r=r1+(r2-r1)/2,MPL=2πr

假如r1与r2的半经相距很远,合理等效电路长短就必须 根据下边的公式计算来测算了。

大家最终要讲一个Ve值,便是磁芯的合理容积,这一个Ve=Ae×MPL,这一常常在说明书里边看一下,有很多人误以为是磁芯的器容积,实际上并不是的,不一样的磁芯外容积并不等于磁芯的合理容积。
