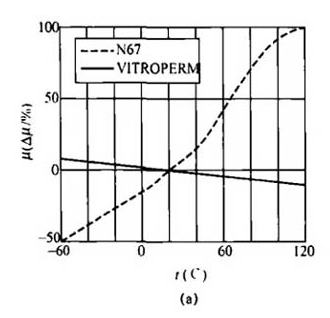

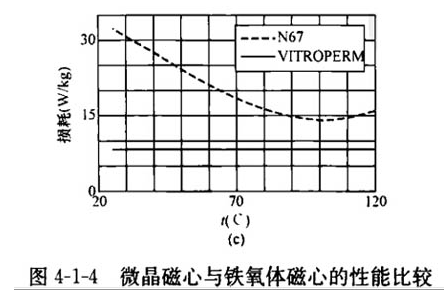

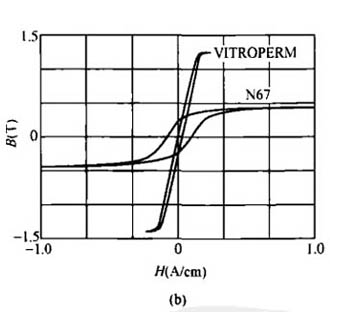

现阶段,电源变压器一般采用铁氧体磁芯。VITROPERM500F铁基超纳米微晶变压器骨架与德国西门子公司生产制造的N67系列产品铁氧体磁芯的特性较为如下图所示。图a为导磁率的相对性弹性系数与溫度的关联曲线图;图b为磁通量(B)与矫顽力(H)的关联曲线图;图c则为耗损—溫度曲线图。
由图a由此可见,超纳米微晶变压器骨架的导磁率随溫度的变化量遥远小于铁氧体磁芯,可提升 电源变压器的可靠性和可信性。由图b由此可见,超纳米微晶变压器骨架的uB相乘比铁氧体磁芯高许多倍,这代表着可大大的减少电源变压器的容积及净重。由图c由此可见,当溫度产生变化时,超纳米微晶变压器骨架的耗损远小于铁氧体磁芯。除此之外,铁氧体磁芯的热导率溫度较低,在高溫下非常容易去磁。若选用超纳米微晶变压器骨架制做变电器,就可以将工作中时的磁通量变化量从0.4T提升 到1.0T,使输出功率开关管的输出功率减少到100kHz下列。
