磁芯优缺点对比整理你知道哪些

您的当前位置: 首 页 >> 新闻动态 >> 技术知识

磁芯优缺点对比整理你知道哪些

发布日期:2020-05-12 作者:桐乡市联嘉电子科技有限公司 点击:

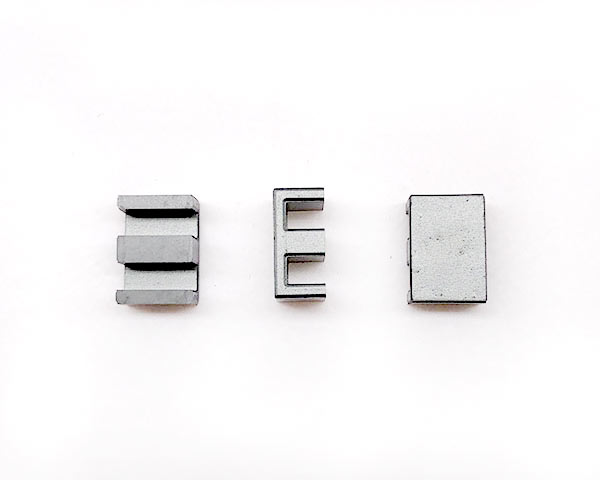

磁芯厂家来告诉你磁芯的优缺点有哪些

导线室内空间大,线圈电感布线便捷。应用领域广、输出功率高、工作频率范畴宽、功率大、耐热性能好。

输出功率型

EE、EEL、EF型输出功率变压器骨架

特性:导线室内空间大,线圈电感布线便捷。应用领域广、输出功率高、工作频率范畴宽、功率大、耐热性能好。

主要用途:广泛运用于程控电话交换机开关电源、液晶显示器开关电源、功率大的UPS逆变电源开关电源、计算机电源、led节能灯等行业。

EI型输出功率变压器骨架

特性:结构紧凑、体型小、输出功率高、工作频率覆盖面广、磁密在电磁线圈顶部藕合紧、耗损低。耗损与溫度成正相关,可避免溫度的持续增长。

主要用途:开关电源变换变电器及扼流线圈、DVD开关电源、数码相机拍照闪光灯、通信设备以及它电子产品。

PEE、PEI输出功率变压器骨架

ER输出功率变压器骨架

特性:藕合部位好,中柱为环形,有利于缠线且缠线总面积扩大,可设计方案输出功率大而漏感小的变电器。

主要用途:电源变压器变电器,脉冲变压器,电子镇流器等。

ETD型输出功率变压器骨架

特性:中柱为环形,线圈电感布线便捷且缠线总面积扩大,可设计方案出输出功率大且漏感小的变电器。别的如拼装成本费,电气安全成本费,磁屏蔽材料,规范化难度系数等各层面都很优异。

主要用途:电源变压器,传送变电器,电子镇流器。广泛运用于家用电器、通信、照明灯具、医疗器械、办公系统、军用品、OA机器设备、仪表仪器、航天航空等行业。

EQ/EQI型输出功率变压器骨架

EP型输出功率变压器骨架

特性:具备磁屏蔽好用、接触电阻小、传送衰耗低、电感器量高、漏感小、电磁场遍布匀称等优势,且框架装有多通道连接头,易设计方案多通道輸出变电器。

主要用途:光纤宽带变电器、电感、隔离变压仪、配对变电器,广泛运用于程控电话交换机终端设备和高精密电子产品等行业。

EFD型输出功率变压器骨架

特性:具备传热系数小、衰耗小、输出功率大、输出功率宽凳应用优势。制成品重量较轻、合理配置、易表层贴片。

主要用途:广泛运用于体型小而输出功率大的变电器,如仪器仪表、电源模块、电脑终端輸出等。

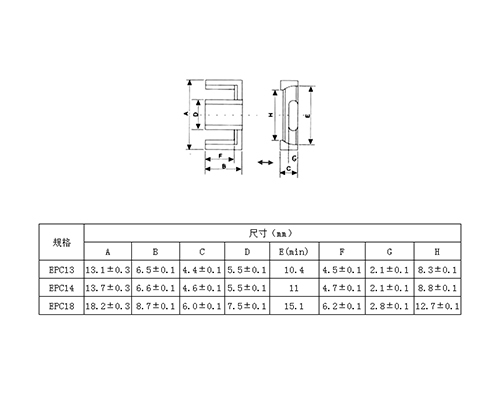

EPC输出功率变压器骨架

特性:具备传热系数小、衰耗小、输出功率大、输出功率宽、重量较轻、合理配置、易表层贴片、屏蔽掉好用等优势,但热管散热特性稍弱。

主要用途:广泛运用于体型小而输出功率多且有屏蔽掉和电磁兼容测试规定的变电器,如仪器仪表、程控电话交换机电源模块、导航栏机器设备等。

POT输出功率变压器骨架

特性:体型小、感抗高、缠线便捷、磁屏蔽及热管散热实际效果平衡。

主要用途:载波通信过滤器、高灵敏感应开关、效率高控制器、开关电源变换变电器等。

PQ输出功率变压器骨架

特性:耗损小,升温低,抗干扰能力能好,样子有效,输出功率范畴大(50W-1000W),能合理降低安裝容积,常备好几个脚位,线圈电感布线便捷。拼装低成本,易考虑电气安全规定,但规范化较难。

主要用途:主输出功率变电器、驱动器变电器、光滑扼流线圈、輔助输出功率变电器。关键运用于互联网、通信、开关电源、电气设备、诊疗等行业。

RM型输出功率变压器骨架

特性:磁屏蔽好用,抗干扰性强,漏磁小,接触电阻低,框架常备多通道脚位,可设计方案多通道輸出变电器,可密度高的安裝。但热管散热较弱,电气安全成本费较高。

主要用途:輔助输出功率变电器、驱动器变电器、光纤宽带变电器、载波通信过滤器、高可靠性过滤器。关键运用于载波通信通信、互联网、大数字、电视机、仪表仪器等行业。

PM输出功率变压器骨架

特性:漏磁小,耗损低,输出功率大,接触电阻小。

主要用途:主变压器,促进变电器。关键运用于超声清洗,激光切割设备等行业。

LM型输出功率变压器骨架

LP、LPI输出功率变压器骨架

SEP、EPI型输出功率变压器骨架

U型输出功率变压器骨架

高导型

U型高导变压器骨架

特性:具备特性阻抗误差小,輸出电流量大,感量高,能抑制高次谐波等特性。

主要用途:滤波器共模变电器。广泛运用于彩色电视,电子计算机,显示屏等电子产品。

ET、FT型高导变压器骨架

特性:杂散电容器小、谐波失真指数低、漏磁少、电感器高。

主要用途:彩色电视、显示屏、电子计算机、可视电话、对讲系统等。

EE、EEL、EF型高导变压器骨架

特性:导线室内空间大,线圈电感布线便捷。应用领域广、输出功率高、工作频率范畴宽、耐热性能好。

主要用途:广泛运用于电源滤波器、EMI过滤器、中小型脉冲变压器等行业。

EI型高导变压器骨架

特性:合理配置,加工工艺简易,对话框很大,热管散热标准好,漏磁小。

主要用途:音频变压器,电源滤波器、EMI过滤器、中小型脉冲变压器等行业。

EP型高导变压器骨架

特性:具备磁屏蔽好用、接触电阻小、传送衰耗低、电感器量高、漏感小、电磁场遍布匀称等优势,且框架装有多通道连接头,易设计方案多通道輸出变电器。

主要用途:光纤宽带变电器、电感、隔离变压仪、配对变电器,广泛运用于程控电话交换机终端设备和高精密电子产品等行业。

RM型高导变压器骨架

特性:磁屏蔽好用,抗干扰性强,感量指数高,漏磁小,框架常备多通道脚位,可设计方案多通道輸出变电器,可密度高的安裝。但热管散热较弱,电气安全成本费较高。

主要用途:关键运用于载波通信通信、互联网、大数字、电子计算机等行业。

T型高导变压器骨架

特性:輸出电流量大,耗损小,耐工作电压,电感器高,价格便宜。但缠线成本增加,没办法批量生产。

主要用途:扼流线圈,EMI/RFI滤波器,音频变压器,广泛运用于各种led节能灯,音箱,控制回路以及它电子产品。


本文网址:http://www.cnljdz.cn/news/429.html

关键词:磁芯厂家,磁芯优缺点,不同磁芯用途
