铁氧体磁环的波形怎么看?联嘉小编教您

您的当前位置: 首 页 >> 新闻动态 >> 行业新闻

铁氧体磁环的波形怎么看?联嘉小编教您

发布日期:2021-09-04 作者:桐乡市联嘉电子科技有限公司 点击:

       看铁氧体磁环的波型一般工作人员才看的懂,今日联嘉电子教大伙儿一些简易鉴别铁氧体磁环的波形图的方式 ,下边追随我来了解一下吧。

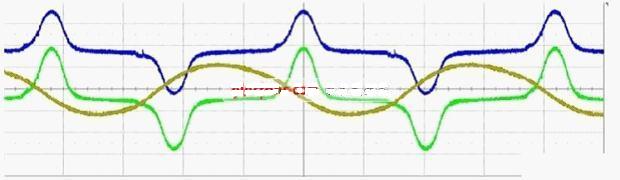

       鉴别磁芯波型的方式 ,根据对图型的剖析加重对磁芯波型的了解。图上$的是初中级电流量的波型,别的2个是次级线圈工作电压波型:


       箭头符号所说之处便是饱和点,大伙儿能够 见到,在抵达饱和状态之后,次级线圈的工作电压基本上降至零了,这就是饱和状态之后,变电器就丧失藕合的功效了,等因此一组空电磁线圈了!电流量在提升,但是感应电压却基本上降至0了!


       从从左往右数的第一组箭头符号所说的地方是进到饱和点,大伙儿能够 见到$的电流量向反向慢慢扩大,进到维护点后,深蓝色的和健康的初级线圈的工作电压波型基本上是0了,表明变电器早已沒有藕合了,早已进入了饱和状态区了,次级线圈沒有工作电压,代表着三极管沒有推动数据信号,拷问大伙儿一下,这时候2个三极管处在哪些情况?

       融合磁芯波型,做以下假定:

       1.假定深蓝色波型是上管电磁线圈,流入是排出基极;

       2.假定翠绿色波型是埋管电磁线圈,流入是流入基极;

       3.电流量向是流入led灯管。

       第一个转折点:上管逐渐进到通断,下管逐渐撤出通断。原线圈电流量逐渐扩大,导进负极电流量趋于反方向较大 。

       第二个转折点:上管完全进到通断,下管完全进到截至。原线圈电流量逐渐正方向扩大,导进负极电流量早已历经反方向Z高值,逐渐向正方向较大 衔接。

       第三个转折点:上管逐渐撤出通断,下管逐渐进到通断。原线圈电流量逐渐扩大,导进负极电流量趋于正方向较大 。

       注:次圈电流量波型中的光滑段是两管道更替通断的过载時间。具体情况下,2个次圈的交流电在电流流向界定同样时,波型应该是相互之间正相反的。
