要充分发挥铁氧体磁芯的性能,需要十分注意下面几点事项

发布日期:2019-05-06 作者:桐乡市联嘉电子科技有限公司 点击:

一、铁氧体磁环的效果与电路阻抗有关:电路的阻抗越低,则铁氧体磁环的滤波效果越好。因此,在一般铁氧体材料的产品手册中,并不给出铁氧体材料的插入损耗,而是给出铁氧体材料的阻抗,铁氧体材料的阻抗越大,滤波效果也越好。

二、电流的影响: 当穿过铁氧体的导线中流过较大的电流时,滤波器的低频插入损耗会变小,高频插入损耗变化不大。要避免这种情况发生,在电源线上使用时,可以将电源线与电源回流线同时穿过铁氧体。

三、铁氧体磁环材料的选择:根据要抑制干扰的频率不同,选择不同磁导率的铁氧体材料。铁氧体材料的磁导率越高,低频的阻抗越大,高频的阻抗越小。

四、铁氧体磁芯规格尺寸的确定:磁环的内外径差越大,轴向越长,阻抗越大。但内径要包紧导线。因此,要获得大的衰减,在铁氧体磁环内径包紧导线的前提下,尽量使用体积较大的磁环。

五、共模扼流圈的匝数:增加穿过磁环的匝数可以增加低频的阻抗,但是由于寄生电容增加,高频的阻抗会减小。盲目增加匝数来增加衰减量是一个常见的错误。当需要抑制的干扰频带较宽时,可在两个磁环上绕不同的匝数。

六、电缆上铁氧体磁环的个数:增加电缆上铁氧体磁环的个数,可以增加低频的阻抗,但高频的阻抗会减小。这是因为寄生电容增加的缘故。

七、铁氧体磁环的安装位置:一般尽量靠近干扰源。对于屏蔽机箱上的电缆,磁环尽量靠近机箱电缆的进出口。

八、与电容式滤波连接器一起使用效果很好:由于铁氧体磁环的效果取决于电路的阻抗,电路的阻抗越低,则磁环的效果越明显。因此当原来的电缆两端安装了电容式滤波连接器时,其阻抗很低,磁环的效果更明显。

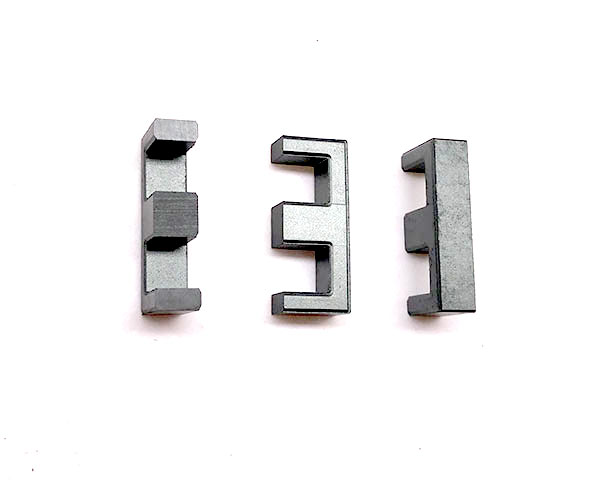

铁氧体磁芯规格
