让磁芯厂家告诉你关于磁芯选型的一些注意事项。

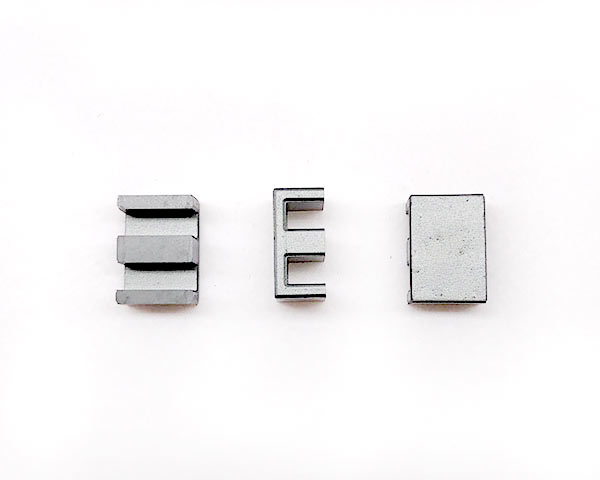

磁芯型号选择
控制成本是对电子变压器的一个关键规定，有时候乃至是根本性的规定。电子变压器做为一种产品和其它产品一样，都遭遇着市场需求。市场竞争的內容包含特性和成本费2个层面，缺一不可。不留意成本费，通常会在市场竞争中淘汰。
电子变压器的成本费包含原材料成本费、制造成本和管理成本。控制成本要从这三个层面来考虑到。
软磁材料成本费在电子变压器的原材料成本费中占据非常大的占比。依据现行标准的价格行情，每kg净重的软磁材料的价钱由小到大的次序是：锰锌软磁铁氧体磁芯，硅钢片，铁基非晶合金，Ni50坡莫合金，钴基非晶合金，Ni80坡莫合金。锰锌铁氧体磁芯先在高频率范畴内广泛运用，硅钢片在直流范畴内广泛运用，最关键的缘故之一便是价格低。
制造成本与设计方案和加工工艺相关。电子变压器常用的磁芯、电磁线圈和整体构造的生产加工和机械加工工艺是繁杂還是简洁明了？必须人工服务占的占比多少？是不是必须工磨具？质量管理中必须检验的工艺流程和主要参数有多少？要用哪种测试仪器和机器设备？这种全是减少制造成本时要考虑到的难题。
管理成本一般约占原材料和制造成本之和的30%上下。假如管理方法得好，灵活运用人力资源和资金，有可能降至20%上下。灵活运用人力资源，就是指综合工时使用率要高，降低技术人员和职工占比这些。灵活运用资金，就是指减少生产周期，降低库存量，加速资产土地流转这些。
因此，一个好的电子变压器设计师，除开要掌握电子变压器的基础理论和设计方法之外，也要掌握各种各样软磁材料，特种电缆，绝缘层材料的特性和价钱;也要掌握磁芯生产加工和热处理方法，电磁线圈线圈电感和绝缘层工艺处理和构造拼装加工工艺;也要掌握保持质量管理的检验主要参数和实验仪器;也要掌握企业生产管理的基础知识及其电子变压器的行业动态这些。只能专业知识全方位的设计师，才可以设计方案出特性好，价格便宜的电子变压器。
新软磁材料在电子变压器中的运用
电子变压器中的软磁材料，依据上边的剖析，在直流及高频范畴内关键选用硅钢片，在高频率范畴内关键选用软磁铁氧体磁芯。如今硅钢片碰到非晶纳米晶铝合金的挑戰，软磁铁氧体磁芯既碰到非晶纳米晶铝合金的挑戰，又碰到软磁高分子材料的市场竞争。在挑戰和市场竞争中，不仅使新软磁材料快速发展趋势，也使硅钢片和软磁铁氧体磁芯获得发展趋势。新发展起來的软磁材料在电子变压器中的运用，使电子变压器的特性提升，成本费降低。并且也使电子电源在向短、小、轻、薄的转型中碰到的难题——带磁元器件实用化难题逐渐获得处理。
下边各自详细介绍硅钢片，软磁铁氧体磁芯，非晶纳米晶铝合金，软磁高分子材料在电子变压器中运用的一些重大进展。这儿不详细介绍塑料薄膜软磁材料，它是用以1MHz之上的，高频率中小型电子变压器的新一代软磁材料，留到之后专文详细介绍。
硅钢片
电子电源中的直流电子变压器很多应用3%取向硅钢，如今薄厚广泛从0.35mm降到0.27mm或0.23mm.中国生产制造的23Q110的0.23mm厚，3%取向硅钢，饱和状态磁通密度Bs为1.8T，其P1.7/50为1.10W/kg;27QG095的0.27mm厚，3%HiB取向硅钢，Bs为1.89T，P1.7/50为0.95W/kg.日本国生产制造的0.23mm厚，3%取向硅钢Bs为1.85T，P1.7/50为0.85W/kg.与中国商品相差不多。但是0.23mm厚的3%取向硅钢历经独特解决，即用电解法将表层打磨抛光至镜面玻璃，再涂支撑力镀层，最终优化磁畴，能够使P1.7/50降低到0.45W/kg.另外，对规定耗损低的电子变压器，日本国还进一步把薄厚减薄到0.15mm，历经独特解决，能够使P1.3/50降低到0.082~0.11W/kg和铁基非晶合金水准基础非常。
日本国还用温度梯度炉高溫淬火新技术新工艺，使0.15mm厚，3%取向硅钢的Bs做到1.95~2.0T，历经独特解决，使P1.3/50为0.15W/kg，P1.7/50为0.35W/kg.选用三次加工硬化新技术新工艺，做成更薄的硅钢片，Bs为2.03T，P1.3/50为0.19W/kg（0.07毫米厚），0.17W/kg（0.072mm厚）和0.13W/kg0.033mm厚）。
开关电源设备中的高频（400Hz至10kHz）电子变压器，除开应用0.20~0.08mm厚，3%取向硅钢外，日本国已选用6.5%无取向硅钢.6.5%硅钢片，磁致伸缩类似为零，可做成低噪音电子变压器，导磁率为16000~25000.ρ比3%硅钢片高一倍，高频耗损低，比如：0.11mm厚的6.5%无取向硅钢P1/50为0.6W/kg，P1/400为6.1W/kg，P0.5/1K为5.2W/kg，P0.1/10k为8.2W/kg，Bs为1.25T.选用温轧法能够生产制造6.5%取向硅钢，Bs提升到1.62~1.67T.0.23mm厚的6.5%取向硅钢P1/50为0.25W/kg.日本国占用6.5%硅钢片做成1kHz音频变压器，在1.0T时，噪音比3%取向硅钢降低21dB，铁损降低40%，还要6.5%硅钢片替代3%取向硅钢用以9kHz直流焊机中，变压器铁芯净重从7.5kg降低到3kg.6.5%硅钢片中国已开展小大批量生产。
与研发6.5%硅钢片的另外，日本国还开发设计了硅成分呈系数遍布的硅钢片。
1）中高频率低损耗系数硅钢片，表面硅成分6.5%，电阻高，导磁率高，磁通量集中化在表层，涡旋也集中化表层，耗损小。內部硅成分小于6.5%.总的耗损小于6.5%硅钢片。比如：0.22mm厚的6.5%硅钢片的P0.1/10k为16W/kg，系数硅钢片为13W/kg;P0.05/20k6.5%硅钢片为14W/kg，系数硅钢片为9W/kg.因为总的硅均值成分小于6.5%，Bs比6.5%硅钢片高，达到1.90T.延展性即工艺性能也比6.5%硅钢片好。早已用这类系数硅钢片做成电器产品逆变电源用电感，因为Bs高，耗损低，既体型小，又发烫少。
2）低剩磁系数硅钢片，表面硅成分高，磁致伸缩小，管理中心层硅成分低，磁致伸缩大。表面与管理中心层存有的磁致伸缩差而引起地应力。出現的延展性能造成 剩磁低，一般饱和状态磁通密度Bs为1.96T，剩磁Br为0.34T.ΔB=Bm-Br超出1.0T（Bm为工作中磁通密度）。耗损也低，P1.2/50为1.27W/kg.能够用以脉冲变压器，单方位磁通量转变环形变压器等。做为开关电源变压器线圈时，还能够抑止重合闸时的突发性电流量浪涌。
近期报道，日本国开发设计出用以中高频率电子变压器的硅钢片优良品种——加上铬（Cr）的硅钢片。在4.5%硅钢片中，加上4%铬，电阻达到82μΩ·cm，而一般3%取向硅钢电阻为44μΩ·cm，型号为“HiFreqs”.0.2mm厚加上铬的硅钢片耗损低，P0.2/5k为20.5W/kg，P0.1/10k为10W/kg，P0.05/20k为5W/kg;延展性即工艺性能好，与3%硅钢片一样，能够开展冲剪，铆固生产加工;耐蚀性好，在食盐水和体内湿气中，不镀层都不浸蚀。已用这类加上铬的硅钢片做成25kHz电源变压器用滤波电感器，变压器铁芯耗损为22W/kg，比6.5%硅钢片（36W/kg）和铁基非晶合金（29W/kg）小。还用它做成70kHz电磁感应加热设备的电子变压器，比0.2mm厚3%取向硅钢发烫明显降低，使用寿命增加4倍之上。
关于其他事项请关注下一篇文章！
