电磁干扰抑制铁氧体具有很大的损耗,用这种铁氧体磁芯制作的电感,其特性更接近电阻。要充分发挥铁氧体的性能,还要特别注意以下内容:
1、铁氧体磁环的效果与电路阻抗有关
在一般铁氧体材料的产品手册中,并不给出铁氧体材料的插入损耗,而是给出铁氧体材料的阻抗,铁氧体材料的阻抗越大,滤波效果也越好。
2、电流的影响
当穿过铁氧体的导线中流过较大的电流时,滤波器的低频插入损耗会变小,高频插入损耗变化不大。要避免这种情况发生,在电源线上使用时,可以将电源线与电源回流线同时穿过铁氧体。
3、铁氧体材料的选择
根据要抑制干扰的频率不同,选择不同磁导率的铁氧体材料。铁氧体材料的磁导率越高,低频的阻抗越大,高频的阻抗越小。
4、铁氧体磁环尺寸的确定
磁环的内外径差越大,轴向越长,阻抗越大。但内径要包紧导线。因此,要获得大的衰减,在铁氧体磁环内径包紧导线的前提下,尽量使用体积较大的磁环。

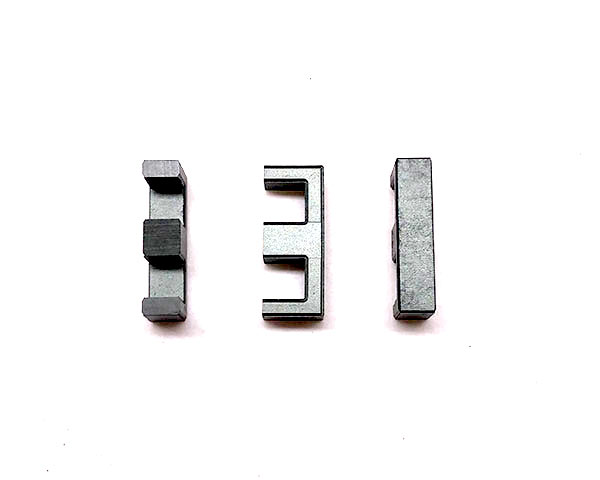

桐乡市联嘉电子科技有限公司位于中国杭白菊之乡桐乡市南侧 ,是2011年7月注册的工厂,生产的磁芯从EE7.5—EE25。品种多样,价格合理,质量可靠。可广泛用于电子充电器,电子节能灯、电子镇流器、电子变压器、开关电源等。公司秉承“质量是企业的生命,诚信是走向市场的通行证”为经营理念,坚持“顾客至上,客户首要”的原则为广大客户提供出色的服务,欢迎惠顾!
