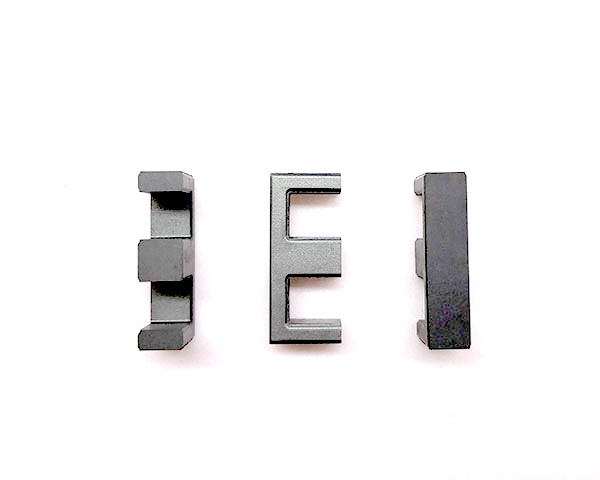

1、EC、ETD和EER型磁芯
这些类型的磁心结构介于E型和罐型之间。和E型磁芯一样,他们能提供足够的空间供大截面的引线引出;这些形状的磁心散热也非常好;有于中心柱为圆柱形,与相同截面的长方体相比,单匝的绕组的长度缩短了11%,这样致使铜损也降低了11%,同时使的磁心能提供一个更高的输出功率;同时中心柱为圆柱形,与长方体中心柱相比,也避免了由于长方体棱角在绕制时破坏绕组线材绝缘的隐患。
2、PQ型磁芯
PQ型磁芯专门为开关电源用电感器和变压器设计。PQ形状的设计优化了磁芯体积、表面积和绕组绕制面积之间的比率;这种设计,使用小的磁芯提供电感量和绕制面积成为可能;这种设计,使得在小的变压器体积和重量下,获得大的输出功率,并且占用小的PCB安装空间;可以使用一付夹子进行安装固定;这种有效的设计也使的磁芯的磁路截面积更加统一,因此这种磁芯结构也使得比其它的磁芯结构设计有更少的工作热点。
3、EP型磁芯
EP型磁芯的圆形中心柱立体形结构,除了与PCB板接触的末端外,把绕组包裹了起来,屏蔽非常好;这种形状在两片磁芯装配时接触面形成的气隙的影响,并且提供了一个更大的体积和总的空间利用率的比例。
4、环形磁芯
对于磁芯厂家来说,环型磁芯是很经济的,在与其可比较的各种磁芯中,它的花费是很低的;由于使用骨架,附加的和组装的费用等于零;适合时可以使用绕线机进行绕制;它的屏蔽也是非常不错的。
